一、行業介紹
直進式拉絲機是金屬線材加工設備，可對高、中、低碳鋼絲、不銹鋼絲、銅絲、合金銅絲、鋁合金絲等進行拉伸加工。適宜拉拔材料：焊條、焊絲(
氣保焊絲、埋弧焊絲、藥芯焊絲等
）、鋼絲（
高、中、低碳鋼絲、不銹鋼絲、預應力鋼絲、輪胎鋼絲、膠管鋼絲、彈簧鋼絲、鋼簾線等
）；電線電覽（
鋁包鋼絲、銅絲、鋁絲等
）、合金絲等各種金屬線材。
?
二、設備描述
直進拉絲機將粗口徑的盤條經過多道次拉拔后，變成細口徑的金屬絲，拉絲機設備由放卷、多級模具拉伸、收卷組成；比如一個
EN600
驅動的8變頻器聯動系統#1～#7電機完成6級模具壓縮拉伸，#7線盤輸出的成品線材給收#8收線盤。
三、EN600應用方案實現
1、方案描述
客戶現場的直進拉絲機有8臺電機驅動，#1～#7電機為拉模用功率18.5KW，#8號電機為收卷用功率為7.5KW。操作員需在操作臺上用旋鈕調速，一個主調旋鈕對#1～#7電機總調，每臺還需微調。#8號收卷電機單獨電位器給定力矩。電氣配置如下：
#1
～#7電機配置： EN600-4T0185G/P 速度模式 模擬量速度給定
#8
電機配置： EN600-4T0075G/P 轉矩模式 模擬量轉矩給定
2、電氣控制接線
8臺EN600系列變頻器均采用0～10V電壓給定速度，其中拉模#1～#7共用主調電位器，然后每臺再有個微調電位器，收卷#8單獨電位器調速。

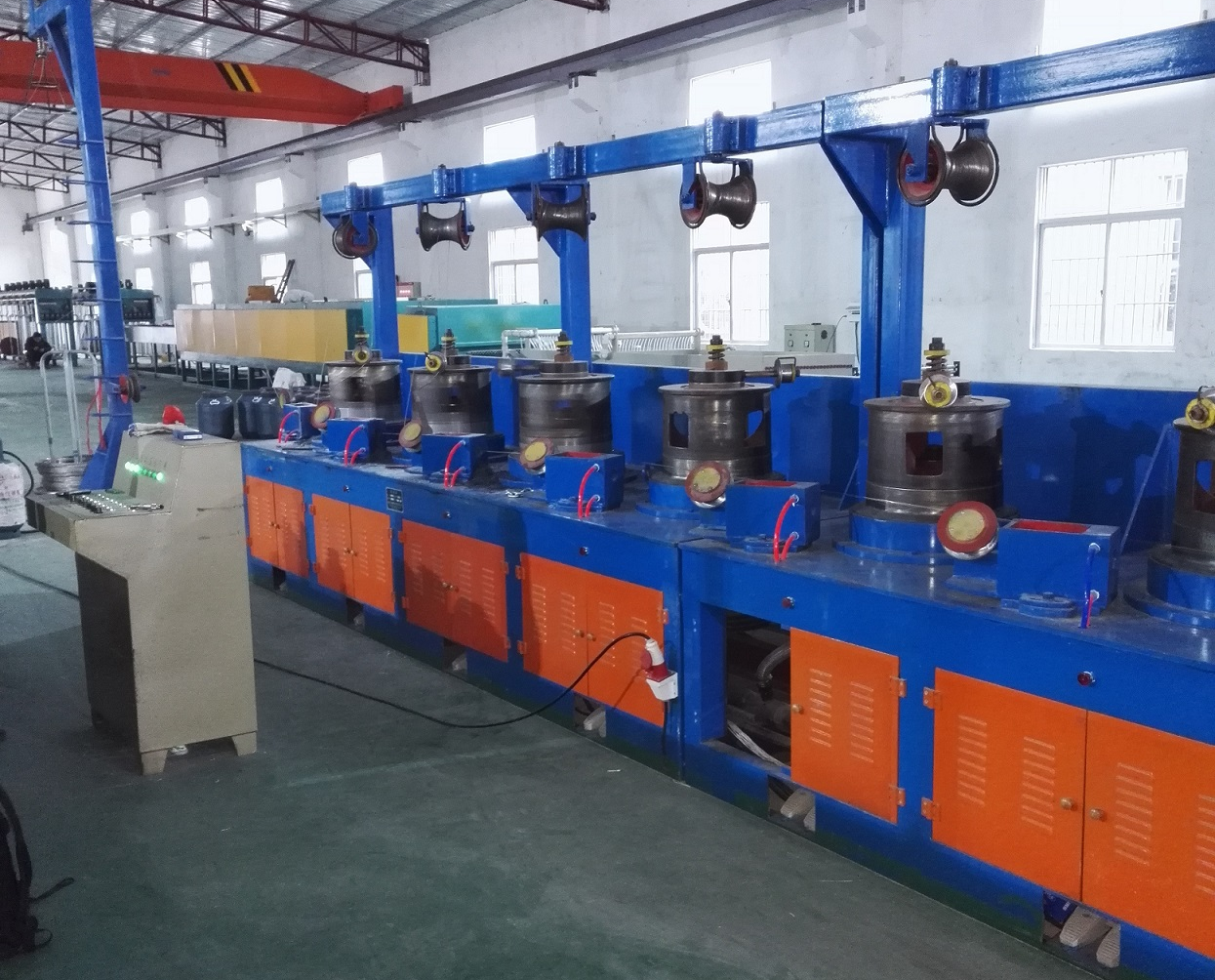

3、現場應用圖片
?
?
?
4、EN600參數設置
EN600
直進拉絲機
參考設置參數如下：
拉伸電機變頻器參數設置 | |||
功能代碼 |
功能名稱 |
出廠值 |
設置值 |
F01.00 |
主頻率輸入通道選擇 |
0 |
1 |
F01.12 |
下限頻率 |
0.4 |
2 |
F01.15 |
運行命令通道選擇 |
0 |
1 |
F01.17 |
加速時間
1 |
100 | |
F01.18 |
減速時間
1 |
100 | |
F08.18 |
輸入端子
X1 功能選擇 |
1 |
1 |
F08.19 |
輸入端子
X2 功能選擇 |
2 |
3 |
F08.20 |
輸入端子
X3 功能選擇 |
0 |
4 |
F15.01 |
異步電機額定功率 |
根據電機實際設置 | |
F15.02 |
異步電機額定電壓 | ||
F15.03 |
異步電機額定電流 | ||
F15.04 |
異步電機額定頻率 | ||
F15.05 |
異步電機額定轉速 | ||
F15.06 |
異步電機極對數 | ||
拉伸電機變頻器參數設置 | |||
功能代碼 |
功能名稱 |
出廠值 |
設置值 |
F01.00 |
主頻率輸入通道選擇 |
0 |
1 |
F01.12 |
下限頻率 |
0.4 |
2 |
F01.15 |
運行命令通道選擇 |
0 |
1 |
F01.17 |
加速時間
1 |
100 | |
F01.18 |
減速時間
1 |
100 | |
F08.18 |
輸入端子
X1 功能選擇 |
1 |
1 |
F08.19 |
輸入端子
X2 功能選擇 |
2 |
3 |
F08.20 |
輸入端子
X3 功能選擇 |
0 |
4 |
F15.01 |
異步電機額定功率 |
根據電機實際設置 | |
F15.02 |
異步電機額定電壓 | ||
F15.03 |
異步電機額定電流 | ||
F15.04 |
異步電機額定頻率 | ||
F15.05 |
異步電機額定轉速 | ||
F15.06 |
異步電機極對數 | ||
?
F15.07 |
異步電機定子電阻 |
靜止整定或脫開負載旋轉整定參數 | |
F15.08 |
異步電機轉子電阻 | ||
F15.09 |
異步電機漏感 | ||
F15.10 |
異步電機互感 | ||
F15.11 |
異步電機空載電流 | ||
四、EN600應用優勢
1
、整個系統操作簡單，可靠性高，可以任意選擇拉伸的道數。動力傳動全部選擇易能通用變頻器。
2
、啟停平滑，易能通用變頻器的矢量模式轉矩控制在卷繞電機上充分體現出來。
3
、控制臺與變頻柜相隔較遠，布線未采取任何處理方法，強電磁環境下易能變頻器表現穩定可靠。
4
、直進式的粗拉或中拉系統，易能變頻器都能適應。
?
